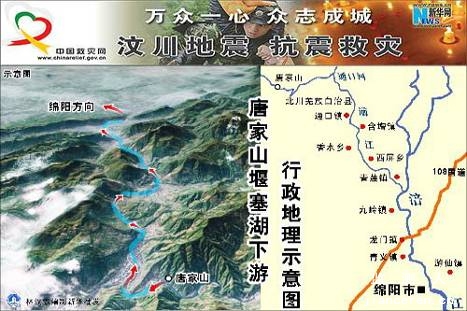

| 堰塞湖行政地理示意圖 |
全天候?qū)μ萍疑酱髩渭把呷掠蔚貐^(qū)進行遠程寬帶無線視頻監控，并實時地將獲取的視頻監控畫面和水文資料通過無線鏈路傳輸?shù)街笓]中心，為水利部專家提供決策依據。視頻監控畫面清晰且可調焦，確保險情可在第一時間被發現。但是系統建設存在以下難點：
· 大壩和堰塞湖下游地區地理環境惡劣，架設基站和視頻監控點異常困難；
· 在缺乏基礎供電設施的條件下，需保證系統連續穩定長時間地工作；
· 對寬帶無線應急通信系統的防震、防高低溫和防塵設計是個嚴峻的考驗；
· 因無法確定潰壩時間，需在極短時間內快速組網。
解決方案
為了解決以上問題，通訊小組在唐家山大壩及堰塞湖下游布設了14個寬帶無線視頻監測點，用于實時監控唐家山堰塞湖的水文資料和壩體變化等情況。其中唐家山大壩上有5個攝像頭，3個監控點。3個攝像頭用于白天觀測，2個紅外攝像頭用于夜間觀測。大壩上的3個監控點分別位于壩前、壩后左和壩后右；其余9個監測點分布在北川、通口電站、香水鄉、青蓮、涪江橋等地。
 |

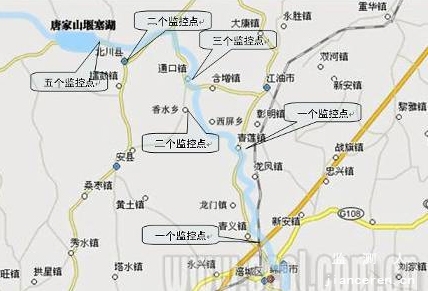

| 唐家山堰塞湖遠程無線視頻監控點分布示意圖 |
遠程寬帶無線視頻監控系統由前端無線視頻單元、基站和監控指揮中心三部分組成。
前端無線視頻單元包含前端視頻采集組件、寬帶無線應急通信移動臺和應急供電設備。多個前端無線視頻單元的數據/視頻業務流利用MIWAVE移動臺接入寬帶無線應急通信基站。
基站通過衛星將寬帶無線信號轉發至后方指揮中心及相關部門，指揮中心可以直接操控前端視頻采集設備的云臺方向、圖像焦距，并可與各監控點進行語音/數據交互。
指揮中心由接入網關、視頻顯示設備、指揮調度軟件系統組成。通過集中各個方向現場的數據、視頻情況，指揮中心可以及時了解現場狀況、協調現場資源、并根據實際情況做出指揮調度。
 |

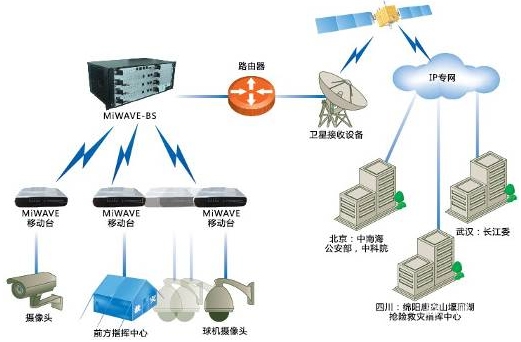

| 唐家山堰塞湖大壩寬帶無線網絡結構示意圖 |
 |
||||

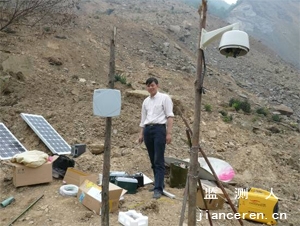

| 中科院微系統所封松林所長在唐家山監控點 |

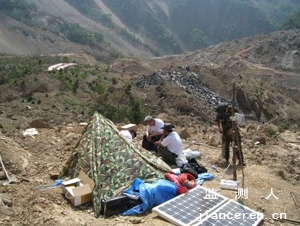

唐家山監控點

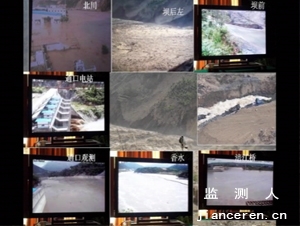

唐家山監控圖像
