4.1 數據的趨勢性分析
對監測值序列以365 d為區間、步長為10 d進行滑動濾波，以濾去序列中年周期以內的短周期變化和隨機波動，得到反映其序列長期性變化趨勢的過程線。通過對各測點測值趨勢性和周期性的分析與比較，可找到測點之間的相關程度和滯后相位。UP10與庫水位相關密切，水位變化趨于同步；UP9、UP11的水位變化主要受降雨量的影響，但有7 d 左右的滯后期；UP12 與庫水位無明顯的相關性，應主要受右岸邊坡地下水位及降雨等的影響。庫水位與測壓管水位測值過程線見圖5~8。
4.2 統計分析
對壩體滲流而言，各測點水位與其所處的位置、上下游水位變化、降雨量、筑壩材料的滲透性等因素有關，由于庫水位變化傳遞到心墻和其它區域的測點存在一定的滯后時間，所以相應測點還與前期庫水位有關。氣溫也一樣，與前期氣溫有關。歸納起來，影響壩體滲流變化的因素主要包括庫水位、降雨量、氣溫和時效。根據具有自由表面的無壓滲流支配的基本特性，大壩右岸繞壩滲流總體的統計模型[2]可表示為：
式中：
根據選定的統計模型，取測點數據進行逐步回歸，部分測點簡要回歸成果見表1。
大壩右岸繞壩滲流測壓管UP9統計模型為：
H=313.36 + 0.71H1-3-5.256H04 + 0.014T0 + 0.027T1-3 +1.891R1-3+31.045ln（1+t）（3）
式中，H 為滲壓水位；H0為當日庫水位；H1-3為前3日庫水位平均值；T0為當日氣溫；T1-3為前3日氣溫平均值；R1-3為前3日降水量平均值；t 為觀測日期距時效算日間隔天數；時效首日期為2005年11月30日。
右岸邊坡地下水位主要受到上游水位、邊坡地下水位、氣溫變化及降雨等的影響，但不同部位主導因素不同。
右岸測壓管均靠近右壩肩山體，受積雪融水、降雨和綠化灌溉的影響較大。壩面綠化帶經過灌溉后，右岸滲壓水位均有不同程度的小幅上升趨勢，其中UP9上升幅度最大。利用人工澆灌試驗[3]，對4支測壓管區域分別澆灌同等份量的水，發現測壓管與澆灌后的變化趨勢相一致。

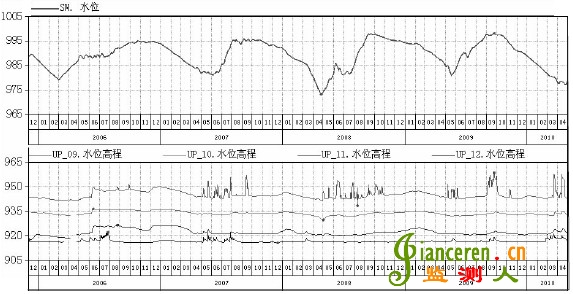

Fig. 4 Graph of reservoir level and monitored piezometer level

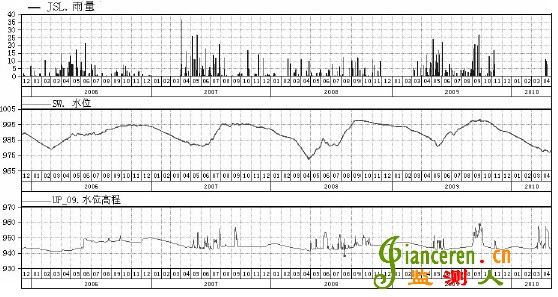

Fig. 5 Graph of rainfall, reservoir level and monitoring data of piezometer UP9

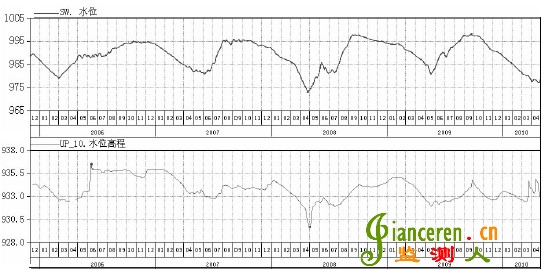

Fig. 6 Graph of reservoir level and monitoring data of piezometer UP10
Fig. 7 Graph of reservoir level and monitoring data of piezometer UP11

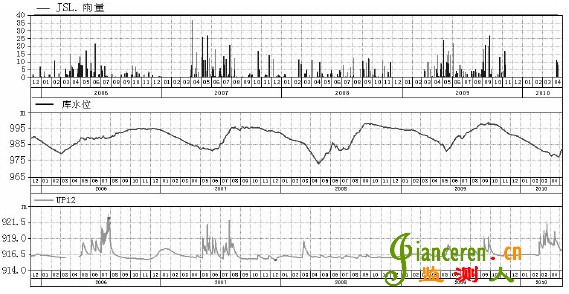

Fig. 8 Graph of reservoir level and monitoring data of piezometer UP12

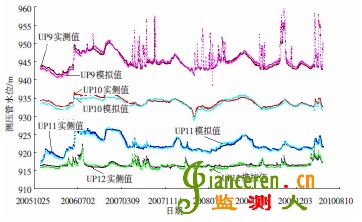

Fig. 9 Comparison of simulated piezometer level and monitored piezometer level

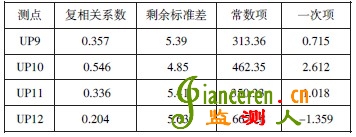

表1 大壩右岸測壓管回歸分析簡要成果
Table 1: Results of regression analysis on piezometer level

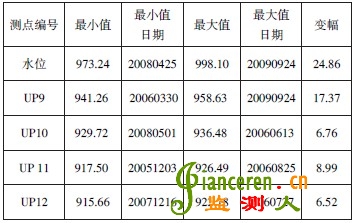

表2 大壩右岸測壓管水位測值特征值統計表
Table 2: Statistics of eigenvalues of monitored piezometer level data
4支測壓管的施工工藝均相同，但受地理位置及回填料的影響，影響測壓管滲壓水位的主導因素不同。經日常數據顯示及試驗成果分析，測壓管UP9埋設地質情況較復雜，周圍巖體存在較大裂隙，致使UP9滲壓水位受裂隙水影響較大，而其余三支測壓管地質條件較好，受裂隙水影響較小。右岸測壓管自投入運行以來運行良好，無淤堵現象。
大壩右岸邊坡測壓管在2005年11月30日始有測值，UP9在941.26~956.95 m之間波動，變幅為15.69 m，與庫水位存在一定的相關性，主要受右岸邊坡地下水位及降雨等的影響；UP10 在929.72~936.48 m之間波動，變幅為6.76 m，與庫水位存在一定的相關性，主要受到通過大壩的滲流以及右岸邊坡地下水位等的影響；UP11在917.50~926.49 m之間波動，變幅為8.99 m，與庫水位存在一定的相關性，受到通過大壩的滲流、右岸邊坡地下水位以及降雨等的影響；UP12在915.66~922.18 m之間波動，變幅為6.52 m，與庫水位無明顯的相關性，主要受左岸邊坡地下水位及降雨等的影響。
大壩壩體及右岸滲透總體是穩定的。
5 結語
通過對壩體監測資料進行分析，可以掌握壩體右岸滲流狀態變化的規律[4]：右岸邊坡地下水位主要受到上游水位、邊坡地下水位及降雨等的影響，但不同部位主導因素不同。此外，壩體輪廓、土體固結等都能對壩體滲流產生影響。根據所掌握的規律建立數學模型，可以較好地反映大壩的滲流狀態，分析結果表明，壩體滲流狀態逐漸趨于穩定，滲流狀態正常。
參考文獻：
[1] 國網南京自動化研究院大壩及工程監測研究所,南京南瑞集團公司大壩工程監測分公司.大壩及工程安全監測儀器及自動化系統培訓教材[M].2008:205-206.
[2] 吳中如.水工建筑物安全監控理論及其應用[M].北京:高等教育出版社,2003.
[3] 梁波.土石壩測壓管水位觀測資料分析方法[J].大壩與安全,2005,(4):36-38.
[4]中國水利水電科學研究院.新疆恰甫其海水利樞紐工程安全監測資料分析評價[R].225-231.
作者簡介：張雪芹（1982-），女，從事大壩安全監測工作。
