3.7.4.3 監測儀器安裝埋設施工方法
按招標文件技術條款規定的內容和時限，根據施工圖紙和生產廠家使用說明書的要求，進行儀器設備的安裝和埋設。提交監測儀器設備安裝和埋設措施計劃、儀器設備埋設布置圖和保護措施報送監理人審批。
在監理人的主持下協調好監測儀器設備安裝、埋設與建筑物施工的相互干擾，并將監測儀器設備的埋設計劃列入建筑物施工的進度計劃中，以便及時提供監測儀器設備安裝和埋設所必需的工作面及工作時間。
所有儀器和設備應進行檢驗，并經監理人批準后方可進行安裝和埋設。嚴格按批準的安裝和埋設措施及廠家使用說明書規定的程序和方法進行儀器設備的安裝和埋設。如運輸、保管、安裝過程中不慎造成任何監測儀器設備的損壞，及時修復或更換，造成儀器移位應立即校正，直至監理人認可，并作好詳細記錄。
監測儀器設備安裝和埋設以及有關的所有工作在事先通知監理工程師的情況下進行。
儀器電纜敷設應根據現場情況盡可能減少接頭，拼接和聯接應按設計和規程規范要求進行。從儀器設備安裝和埋設地到觀測站之間的水工五芯電纜埋設的走向和電纜溝、電纜保護管的布置應根據施工圖紙和監理人的指示進行。儀器設備及電纜在安裝和埋設之后應進行檢查和校正，并提交現場校準簽證單。經監理人檢查驗收后應立即測讀初始值。
施工期間，施工單位應在所有儀器的電纜上，用電纜打字機打上或采用其它方式標識耐久的、防水的標簽，以保證識別不同儀器所使用的電纜和儀器的編號。
在施工過程中，所有儀器設備（包括電纜）和設施應予保護，監理人要求保護的部位應提供保護罩、標志和路障。所有未完成的管道和套管的開口端應加蓋，管道和套管應保證沒有異物進入。
施工單位應根據施工圖紙要求和監理人的指示對觀測站安裝避雷針等設施。經監理人批準用于本合同所有儀器和設備在第一次使用前應進行檢驗和校正，現場觀測的測讀儀表在使用過程中應按有關要求進行定期標定，確保儀表在有效期內使用。
3.7.4.4主要觀測儀器的安裝埋設

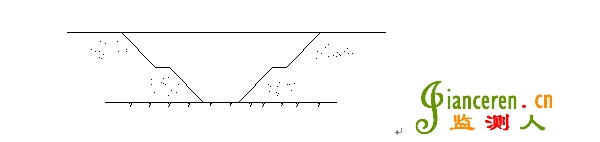

因施工部位距離壩區較遠，土方開挖以人工開挖為主。考慮到土方開挖中坑內人員的人身安全，土方開挖應以漏斗形開挖為宜，為防止開挖過程中發生土方坍塌事故，開挖漏斗的坡度宜大于45°。土方開挖剖面示意圖如下所示：
（2）石方開挖
基巖部位的開挖方量較小，考慮到施工成本問題，石方開挖采用人工開挖。采用柴油空氣壓縮機（動力）帶動手動風鎬的方式進行開鑿。待石方開挖完畢后，請監理到場進行驗收，驗收合格后方可進行下一步施工。
（3）鋼筋制作和安裝
按照圖紙中的尺寸和實際的土石方開挖深度，采用鋼筋切斷機對鋼筋進行切割，并對切割好的鋼筋進行折彎和焊接。將制作好的鋼筋運輸至相應位置，使用電錘在建基面鑿出四根立筋的插筋孔，將立筋置入。然后依次將箍筋裝配其上并進行捆扎。由監理到場進行鋼筋驗收。
（4）混凝土澆筑和土方回填
拌制好的混凝土須使用車輛和人工運至施工部位。為了方便對觀測墩進行澆筑，澆筑采用分層方式進行，共分以下5步：
①基礎部分澆筑。基礎開挖完成后，會同業主、監理、測量、地質對開挖面進行驗收。驗收合格后，按照設計圖紙要求進行基礎部分混凝土的模板安裝和澆筑。
②覆蓋層柱體澆筑。待基礎部分混凝土終凝后，在基礎混凝部分上進行覆蓋層柱體的立模和混凝土澆筑。
③土方回填。待覆蓋層柱體混凝土終凝后，對其周圍進行土方回填、夯實，回填至原地面高度。
④觀測墩臺澆筑。待土方回填夯實完畢后，即可進行觀測平臺的模板、瀝青板安裝和混凝土澆筑。
⑤位移觀測墩墩頭部分澆筑。待站立平臺澆筑完畢后，即可進行位移觀測墩墩頭部分的立模和混凝土澆筑。
2、強制對中盤、水準標點安裝
在觀測墩臺混凝土初凝之前，完成水準標點的安裝。在墩頭混凝土初凝之前，完成強制對中盤的安裝。水準標點和強制對中盤的安裝技術要求應符合規范和設計圖紙中相應的要求。
3、鋼筋計
本工程選用與鋼筋等直徑的差動電阻鋼筋應力計，應力測量范圍：拉200Mpa,壓100 Mpa。鋼筋計是焊接在與其直徑相同的鋼筋上。鋼筋計與受力鋼筋焊在同一軸線上，焊接強度不低于原鋼筋強度。焊接工作事先在“對焊機”上進行，然后運送至現場綁扎至鋼筋網上。焊接時儀器內部溫度不超過70℃。焊接完成后檢驗儀器工作狀態，確信正常后按規定和要求牽引、綁扎電纜，埋設時避免在儀器埋設位置直接下料，以防儀器損壞。連接方法見下圖。

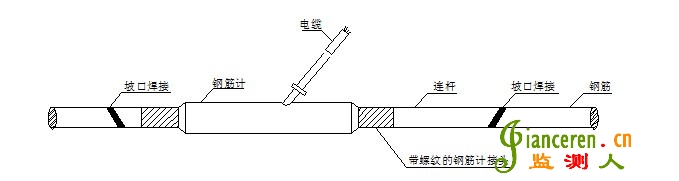

鋼筋計埋設示意圖
4、水工五芯電纜連接
橡膠電纜的連接采用硫化接頭方式，具體要求如下：
（1）根據設計和現場情況準備儀器的加長電纜。
（2）按照規范的要求剝制電纜頭，去除芯線銅絲氧化物。
（3）連接時應保持各芯線長度一致，并使各芯線接頭錯開，采用錫和松香焊接。
（4）芯線搭接部位用黃蠟綢、電工絕緣膠布和橡膠帶包裹，電纜外套與橡膠帶連接處應銼毛并涂補胎膠水，外層用橡膠帶包扎，外徑比硫化器鋼模槽大2mm。
（5）接頭硫化時必須嚴格控制溫度，硫化器預熱至100℃后放入接頭，升溫到155℃～160℃，保持5分鐘后，關閉電源，自然冷卻到80℃后脫模。
（6）將1.5個大氣壓的空氣通入電纜，歷時15分鐘接頭應不漏氣，在1.0Mpa壓力水中的絕緣電阻應大于等于50MΩ。
（7）接頭硫化前后應測量、記錄電纜芯線電阻、儀器電阻比和電阻。
（8）電纜測量端芯線應進行搪錫，并用石蠟封。
3.7.5巡查檢查及檢測儀器的保護
3.7.5.1 巡視檢查
1、日常巡視檢查。
應根據箱涵的實際情況制定日常巡視檢查的程序。巡視人員應按巡視檢查程序作例行檢查，發現異常跡象，及時上報監理人。
日常巡視檢查的次數：在施工期，宜每周一次；汛期應增加巡視檢查次數，每天至少應巡視檢查一次。
2、年度巡視檢查。
在每年汛前、汛后及高水位、低氣溫時，應按規定的檢查項目，對大壩進行較為全面的巡視檢查（在汛前可結合防汛檢查進行）．年度巡視檢查，每年應進行2～3次。
3、訊期巡視檢查。
汛期要加強日常巡視檢查的次數，每天至少應巡視檢查一次。要加強通訊及防汛設施的準備，任何人不得隨意調用防汛設施。
4、特殊情況下的巡視檢查。
若遇到特殊情況，如大暴雨、大洪水、汛期、地下水位長期持續較高、強地震、結構受力狀況發生明顯變化以及建筑物出現異常等情況，承包人應進行特別巡視檢查。
3.7.5.2 檢測儀器的保護
1、儀器編號
每支儀器連接好電纜后應立即編號，編號應使用經過批準的編碼系統，儀器編號應能區別各種儀器設備、電纜、監測斷面、控制坐標等，每支儀器須建立檔案卡，并將儀器資料按發包人規定的格式錄入儀器檔案庫中。在所有儀器的電纜上，用電纜打字機打上至少3個耐久的、防水的、間距為10m的標簽，以保證識別不同儀器所使用的電纜。
2、施工現場看護
考慮到垂直水平位移觀測墩施工處于野外環境，為防止位移觀測墩在終凝前被破壞（水準標點、強制對中盤等金屬材料設備失竊），各階段混凝土終凝前均需派專人對其全程進行看護。
3、油漆噴涂和保護罩的安裝
按設計圖紙要求在位移觀測墩表面涂刷白色磁漆，并噴涂觀測墩編號及警示保護字樣。依據設計圖紙要求加工墩頭保護罩，觀測墩施工安裝完成后，將加工好的成品保護罩安裝在墩頭位置。
4、電纜走線保護
從設計階段到施工階段均重視電纜的走線保護工作。
（1）設計階段，應充分考慮電纜的走線，做好電纜走線圖。
（2）連接電纜在敷設時必須留有余度，并禁止相互交繞。敷設余度依據敷設的介質材料、位置、高程而定，一般約為敷設長度的5%～10%。
（3）觀測儀器至監測站的電纜盡可能少用接頭。在電纜接頭處涂環氧樹脂或侵入蠟，以防潮氣滲入。
（4）應嚴格防止各種油類玷污腐蝕電纜，經常保持電纜的干燥和清潔。
（5）電纜在牽引過程中，要嚴防開挖爆破、施工機械損壞電纜，以及焊接時焊渣燒壞電纜。
（6）沿電纜牽引線路挖槽形成電纜溝，電纜應埋設于電纜溝中，并穿管保護，保護管采用PVC管，周圍回填石渣。
（7）電纜一時不能引入觀測站時，要設臨時測站，可采用預埋電纜儲藏箱作為臨時測站。
（8）電纜跨施工縫或結構縫時，應留有足夠的長度，并采用穿管過縫的保護措施，防止由于縫面張開而拉斷電纜。
（9）在電纜走線的線路上，應設置警告標志。尤其是暗埋線時，應對準確的暗線位置和范圍設置明顯的標志。設專人對觀測電纜進行日常維護。
（10）在電纜敷設過程中，要保護好電纜頭和編號標志，應隨時監測電纜和儀器的狀態及絕緣情況，并記錄和說明。
（11）埋設的電纜應作好記錄和布線圖。
3.7.6 施工期觀測及觀測資料的整編
3.7.6.1 施工期觀測
施工期觀測包括巡視檢查和儀器觀測,巡視檢查和儀器觀測的頻次按設計或《混凝土壩安全監測技術規范》（DL/T5178-2003）執行。巡視檢查依靠目視、耳聽、手摸并輔以簡單工具進行。觀測儀器埋設安裝后，及時進行觀測取得初始讀數，即確定觀測基準。測讀時，應認真仔細，以確保觀測系統相應的最高精度和觀測資料的可靠性。在開始測一組新讀數之前，應對觀測儀表進行校核，以確保其良好的功能。
3.7.6.2 觀測資料的整編
每次巡視檢查和儀器觀測后都要做好記錄，并對原始數據加以檢查和整理，并應及時作出初步分析，繪制測值變化過程線，編制監測報告。觀測報表、監測報告及時報送監理單位和有關單位。在監測中發現不正常和確認的異常，應立即向主管人員報告。
3.7.7質量檢查和驗收
質量檢查實行過程控制和竣工驗收，對觀測儀器設備的采購、安裝和埋設各環節進行質量檢查驗收。每次觀測儀器設備安裝埋設完畢后，會同監理單位立即對儀器設備的安裝埋設進行質量檢查和驗收，經檢查確認其質量合格后，再繼續進行施工，在交付驗收前，向監理提交以下資料：
（1）儀器設備編號和儀器設備說明書；
（2）儀器的率定和檢驗記錄；
（3）儀器安裝埋設施工記錄；
（4）儀器設備安裝埋設完工圖；
（5）隱蔽部位的驗收記錄；
（6）施工期的觀測原始資料以及觀測成果分析報告。
