（1）適用工程

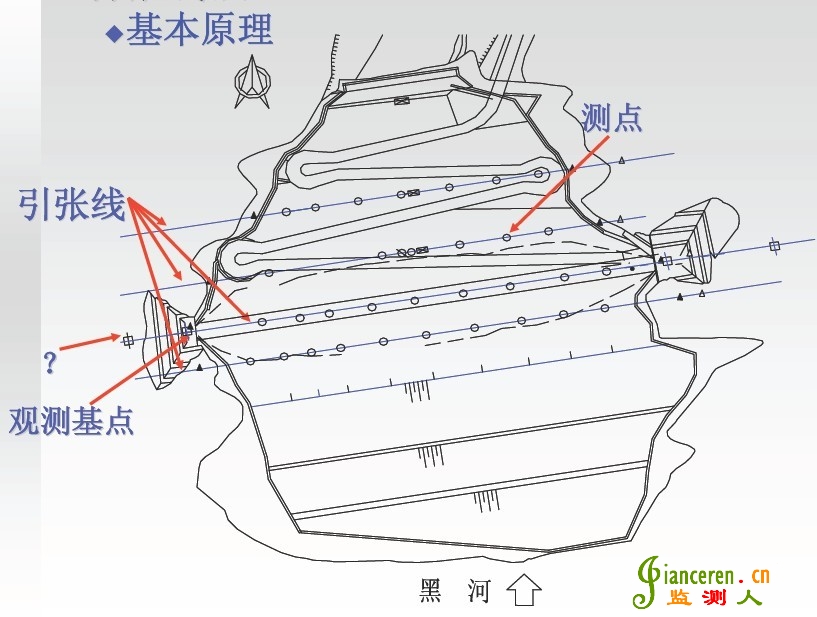

引張線法一般用來測定建筑物的橫向水平位移，這在大壩變形測量中有較多的應用，通常布置大壩壩頂和基礎廊道內分別監測壩頂水平位移和壩基水平位移，圖1為某工程引張線法水平位移監測布置示意圖。引張線法觀測精度較高，可達0.1
（2）引張線的原理
引張線法的基準線是一條直徑為0.8mm~

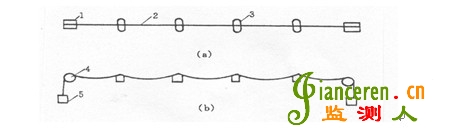

引張線一般設置在觀測對象的表面（如壩的表面等）或內部水平空間（如壩體廊道等）中，主要由端點裝置、測點裝置、測線和保護管等組成。下圖2為兩端懸掛重錘的引張線示意圖。
（a）平面圖； （b）立面圖
1－端點；2－引張線；3－位移測點及浮托裝置；4－定滑輪；5－重錘
端點裝置包括鋼筋混凝土基墩和重錘，在基墩上裝有夾線器和定滑輪，重錘的重量根據引張線長度確定，一般為40～80kg。為獲得測點的絕對位移，當基墩設置在外部時，一般應設置在視為不動點的牢固位置，并定期檢測基墩本身的位移情況；當基墩設置在內部時，一般應與倒垂線聯合使用，以倒垂線作為工作基點。
測點裝置包括浮托裝置、讀數裝置及托架（或觀測墩）等。浮托裝置由水箱、浮船、保護箱等結構，主要用于支承引張線的鋼絲；讀數裝置用于量測測點位移，早期一般使用人工測讀的讀數尺，目前主要使用可用于遙測的電容感應式或步進電機式引張線讀數儀。引張線保護管一般為直徑

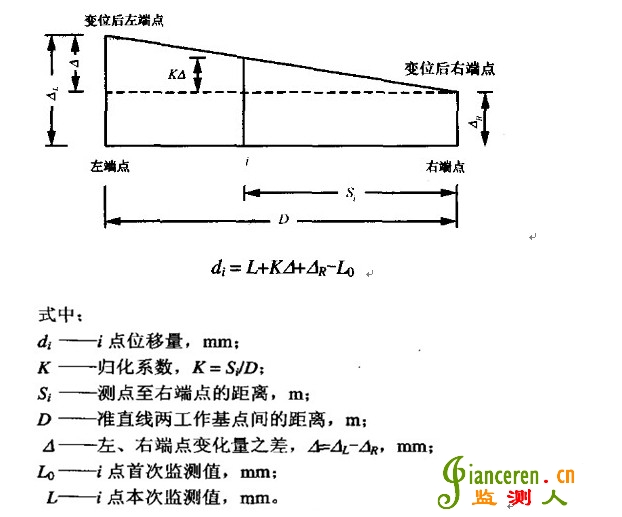

（3）引張線測值計算
其中監測值L等于監測儀器或者分劃尺的度數。
（4）引張線儀技術指標
引張線法通常采用自動化監測，主要使用引張線儀進行觀測，引張線儀分為電容式和CCD式兩種。目前，隨著引張線技術的發展，電容式引張線儀逐漸被CCD式引張線儀代替，CCD式引張線儀主要技術指標為：
量程：0～35mm、0～50mm（可選）。
精度：±
靈敏度：
環境溫度：-15℃～+
穩定性：全數字電路無漂移。
接口：RS485開放。
相對濕度：100%RH。
